本標準第4章4.1；第6章6.1、6.2為強制性的，其余為推薦性的。
GB 7231-1987《工業管路的基本識別色和識別符號》首次進行修訂。
本標準是參考德國DIN 2403-1984《管道按流體介質的標識》和日本JIS 9102-1987《配管系的識別顯示》 修訂的。
為了便于工業管道內的物質識別，本標準的基本識別色由原來的七種顏色增加到八種顏色，管道內物質的標識方法由原來的二種提高到五種。
本標準的附錄A是標準的附錄。
本標準自實施之日起，代替GB 7231-1987。
本標準由國家經濟貿易委員會安全生產局提出和歸口。
本標準負責起草單位：上海市勞動保護科學研究所。
本標準參加起草單位：上海氯堿化工股份有限公司。
本標準主要起草人：沈國定、鄭寶琴、吳高興。
1 范圍
本標準規定了工業管道的基本識別色、識別符號和安全標識。
本標準適用于工業生產中非地下埋沒的氣體和液體的輸送管道。
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準新版本的可能性。
GB 2893-1982 安全色
GB 13495-1992 消防安全標志
GB 13690-1992 常用危險化學品的分類及標志
3 定義
本標準采用下列定義
3.1識別色 identification colors
用以識別工業管道內物質種類的顏色。
3.2識別符號 code indications
用以識別工業管道內的物質名稱和狀態的記號。
3.3危險標識 danger label
表示工業管道內的物質為危險化學品。
3.4消防標識 fire label
表示工業管道內的物質專用于滅火。
4 基本識別色
4.1根據管道內物質的一般性能，分為八類，并相應規定了八種基本識別色和相應的顏色標準編號及色樣（見表1）。
4.2基本識別色標識方法
工業管道的基本識別色標識方法，使用方應從以下五種方法中選擇。應用舉例見附錄A（標準的附錄）。
a)管道全長上標識；
b)在管道上以寬為150mm的色環標識；
c)在管道上以長方形的識別色標牌標識；
d)在管道上以帶箭頭的長方形識別色標牌標識；
e)在管道上以系掛的識別色標牌標識。
本標準是對

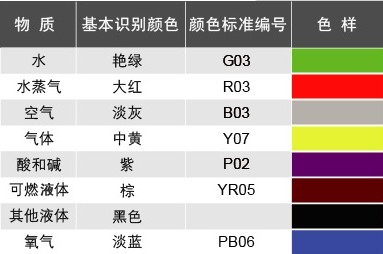

表1 八種基本識別色和色樣及顏色標準編號
4.3 當采用4.2中b），c），d），e）方法時，二個標識之間的最小距離應為10m。
4.4 4.2中c），d），e）的標牌 最小尺寸應以能清楚觀察識別色來確定。
4.5當管道采用4.2中b），c），d），e） 基本識別色標識方法時，其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎處、閥門和穿墻孔兩側等的管道上和其他需要標識的部位。
5 識別符號
工業管道的識別符號由物質名稱、流向和主要工藝參數等組成，其標識應符合下列要求：
5.1 物質名稱的標識
a）物質全稱。例如：氮?dú)?、硫酸、甲醇?br style="padding:0px;margin:0px;" />
b）化學分子式。例如：N＜sub＞2＜/sub＞、H＜sub＞2＜/sub＞SO＜sub＞4＜/sub＞、CH＜sub＞3＜/sub＞OH。
5.2 物質流向的標識
a＝工業管道內物質的流向用箭頭表示（見附錄A圖A1中的a）圖＝，如果管道內物質的流向是雙向的，則以雙向箭頭表示（見附錄A圖A1中的b）圖＝。
b＝當基本識別色的標識方法采用4.2中d＝和e＝時，則標牌的指向就作為表示管道內的物質流向（見附錄A圖A1中的c）和d＝圖＝，如果管道內物質流向是雙向的，則標牌指向應做成雙向的（見附錄A圖A1中的e）圖＝。
5.3 物質的壓力、溫度、流速等主要工藝參數的標識，使用方可按需自行確定采用。
5.4 5.1 和5.3中的字母、數字的最小字體，以及5.2中箭頭的最小外形尺寸，應以能清楚觀察識別符號來確定。
6 安全標識
6.1 危險標識
a）適用范圍：管道內的物質，凡屬于GB13690所列的危險化學品，其管道應設置危險標識。
b）表示方法：在管道上涂150mm寬黃色，在黃色兩側各涂25mm寬黑色的色環或色帶（見附錄A），安全色范圍應符合GB2893的規定。
c）表示場所：基本識別色的標識上或附近。
6.2消防標識
工業生產中設置的消防專用管道應遵守GB13495-1992的規定，并在管道上標識“消防專用”識別符號。標識部位、最小字體應分別符合4.5、5.4的規定。
國標8種顏色可供選擇：
紅色、黃色、藍色、艷綠、紫色、淡灰、棕色、黑色。
材料介紹
|
材料名稱
|
厚度
|
材料顏色
|
優點
|
|
|
自粘性乙烯
|
0.5MM
|
多種顏色
|
經濟實惠，可用于多種環境下，使用簡便
|
|
|
反光膜
|
0.8MM
|
多種顏色
|
在昏暗環境下容易識別
|
|
|
管道標識產品描述：
|
|
|
|
適合干燥且表面相對光潔的管道；
|
|
|
是室外及室內管道標識的理想產品；
|
|
|
自粘性材質使得安裝簡易；
|
|
所有鼎安標識出品的管道標識均符合ASME(ANSI)標準；
|
|
|
配合流向標貼效果更佳。
|
|
|
管道標識產品的必要性：
|
|
|
|
|
清晰地標注管道的介質以及流向，減少各種事故的發生
|
|
|
美化管路、靚麗視覺、簡單易懂、提高工作效率；避免誤操作
|
|
|
如果系統出現故障，循著管道色標可快速準確查找并排除故障
|
|
幫助企業滿足國家標準和法規要求，通過安監部門的監督檢查
|
|
|
促進企業通過ISO國際質量體系認證，進入國際市場
|
為了便于工業管道內的物質識別，確保安全生產，避免在操作上、設備檢修上發生誤判斷等情況，結合公司的實際情況制定本規范。 2.適用范圍 本規范規定了工業管道的基本識別色、識別符號和安全標識。 本規范適用于工業生產中非地下埋沒的氣體和液體的輸送管道。
1.目的
為了便于工業管道內的物質識別，確保安全生產，避免在操作上、設備檢修上發生誤判斷等情況，結合公司的實際情況制定本規范。 2.適用范圍
本規范規定了工業管道的基本識別色、識別符號和安全標識。 本規范適用于工業生產中非地下埋沒的氣體和液體的輸送管道。
3.定義
本標準采用下列定義
3.1識別色：用以識別工業管道內物質種類的顏色。
3.2識別符號：用以識別工業管道內的物質名稱和狀態的記號。 3.3危險標識：表示工業管道內的物質為危險化學品。 3.4消防標識：表示工業管道內的物質專用于滅火。 4.基本識別色
4.1根據管道內物質的一般性能，分為八類，并相應規定了八種基本識別色和相應的顏色標準編號見下表。
物質種類
基本識別色
顏色標準編號
色樣
水 艷綠 G03 見電子版本
水蒸氣 大紅 R03 空氣 淡灰 B03 氣體 中黃 Y07 酸或堿 紫 P02 可燃液體 棕 YR05 其他液體
黑 - 氧
淡黃
PB06
4.2基本識別色標識方法
工業管道的基本識別色標識方法，使用方應從以下五種方法中選擇。 a)管道全長上標識；
b)在管道上以寬為150mm的色環標識； c)在管道上以長方形的識別色標牌標識；
d)在管道上以帶箭頭的長方形識別色標牌標識； e)在管道上以系掛的識別色標牌標識。
4.3 當采用4.2中b）、c）、d）、e）方法時，兩個標識之間的最小距離應為10m。 4.4 4.2中c）、d）、e）的標牌最小尺寸應以能清楚觀察識別色來確定。 4.5當管道采用4.2中b），c），d），e）基本識別色標識方法時，其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎處、閥門和穿墻孔兩側等的管道上和其他需要標識的部位。
5.識別符號
工業管道的識別符號由物質名稱、流向和主要工藝參數等組成，其標識應符合下列要求：
5.1 物質名稱的標識
a）物質全稱。例如：氮?dú)?、硫酸、甲醇?b）化學分子式。例如：N2、H2SO4、CH3OH。 5.2 物質流向的標識
5.2.1工業管道內物質的流向用箭頭表示，如果管道內物質的流向是雙向的，則以雙向箭頭表示。
5.2.2當基本識別色的標識方法采用4.2中d）和e）時，則標牌的指向就作為表示管道內的物質流向，如果管道內物質流向是雙向的，則標牌指向應做成雙向的。
5.3 物質的壓力、溫度、流速等主要工藝參數的標識，使用方可按需自行確定采用。 5.4 5.1和5.3中的字母、數字的最小字體，以及5.2中箭頭的最小外形尺寸，應以能清楚觀察識別符號來確定。
6.安全標識 6.1危險標識
a）適用范圍：管道內的物質，凡屬于GB13690所列的危險化學品，其管道應設置危險標識。
b）表示方法：在管道上涂150mm寬黃色，在黃色兩側各涂25mm寬黑色的色環或色帶，安全色范圍應符合GB2893的規定。
c）表示場所：基本識別色的標識上或附近。 6.2消防標識
工業生產中設置的消防專用管道應遵守GB13495的規定，并在管道上標識“消防
用”識別符號。標識部位、最小字體應分別符合4.5、5.4的規定。
7.工業管道涂顏色和注字規定表
工業管道涂顏色和注字規定表
序號 介質名稱 涂色 管道注字名稱
注字顏色
1 工業水 綠 上水 白 2 井水 綠 井水 白 3 生活水 綠 生活水 白 4 過濾水 綠 過濾水 白 5 循環上水 綠 循環上水 白 6 循環下水 綠 循環回水 白 7 軟化水 綠 軟化水 白 8 清靜下水 綠 凈化水 白 9 熱循環回水(上) 暗紅 熱水(上) 白 10 熱循環回水 暗紅 熱水(回) 白 11 消防水 綠 消防水 紅 12 消防泡沫 紅 消防泡沫 白 13 冷凍水(上) 淡綠 冷凍水 紅 14 冷凍回水 淡綠 冷凍回水 紅 15 冷凍鹽水(上) 淡綠 冷凍鹽水(上) 紅 16 冷凍鹽水(回) 淡綠 冷凍鹽水(回) 紅 17 低壓蒸汽 紅 低壓蒸汽 白 18 中壓蒸汽 紅 中壓蒸汽 白 19 高壓蒸汽 紅 高壓蒸汽 白 20 過熱蒸汽 暗紅 過熱蒸汽 白 21 蒸汽回水冷凝液 暗紅 蒸汽冷凝液(回) 綠 22 廢氣的蒸汽冷凝液 暗紅 蒸汽冷凝液(廢) 黑 23 空氣(壓縮空氣) 深藍 壓縮空氣 白 24 儀表用空氣
深藍 儀表空氣 白 25 氧氣 天藍 氧氣 黑26 氫氣 深綠 氫氣 紅 27 氮(低壓氣) 黃 低壓氮 黑 28 氮(高壓氣) 黃 高壓氮 黑 29 儀表用氮 黃 儀表用氮 黑 30 二氧化氮 黑 二氧化氮 黃 31 真空 白 真空 天藍 32 氨氣 黃 氨 黑 33 液氨 黃 液氨 黑 34 氨水 黃 氨水 綠 35 氯氣 草綠 氯氣 白 36 液氨 草綠 純氯 白 37 純堿 粉紅 純堿 白 38 燒堿 深藍 燒堿 白 39 鹽堿 灰 鹽酸 黃 40 硫酸 紅 硫酸 白 41 硝酸 管本色 硝酸 藍 42 醋酸 管本色 醋酸 綠 43 煤氣等可燃?xì)怏w
紫 煤氣(可燃?xì)怏w) 白 44 可燃液體 銀白 油類(可燃液體) 黑 45
物料管道
紅
按管道介質注字
黃
7.1對于采暖裝置一律涂刷銀漆，不注字。 7.2通風管道（塑料管除外）一律涂灰色。
7.3對于不銹鋼管、有色金屬管、玻璃管、塑料管以及保溫外用鉛皮薄護罩時，均不涂色。
7.4對于室外地溝的管道不涂色，但在陰井內接頭處應按介質進行涂色。 7.5對于保溫涂瀝青的防腐管道，均不涂色。
美國標準VS中國標準：
管道標識解決方案
隨著國內環境保護意識不斷增強，加快危化企業安全標識的改革與發展已成為企業的一項重點工作。然而，在新建或改造廠房的過程中，經常會發生由于管理不善，工作人員安全意識薄弱而引發的事故。如果能強化安全管理制度并配合適當?shù)陌踩緲?biāo)識將會大大降低安全事故的發生率。
鼎安管道標識遵循“美國ASNI”標準及“國家工業管道的基本識別色、識別符號和安全標識”(GB 7231－2003)標準

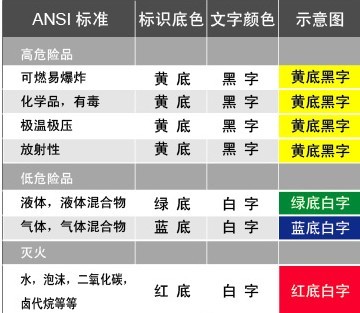

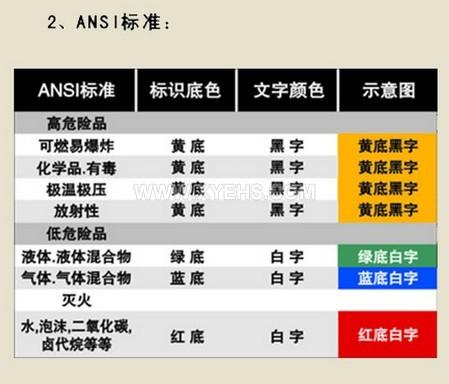

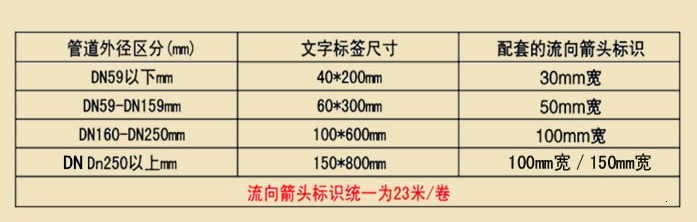

美標標準：
中國國標：
管道標識數量的統計標準、方法：
-
中國國標
-
管道全長上標識；
-
在管道上以寬為150mm的色環標識，二個標識之間的最小距離應為10m，其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎處、閥門和穿墻孔兩側等的管道上和其他需要標識的部位，識別符號由物質名稱、流向和主要工藝參數等組成
-
ANSI標準
-
能夠在不同的角度都能看到，如經過閥門時的每個方向，穿過墻體的兩端，拐角的兩個方向，等等
-
在直的狀態下，建議每隔25'(7,620mm)-50'(15,240mm)進行一次標示
-
-
